FUSE BOXES - ELECTRONIC FLASHING UNITS RELAY

-HOUSING MADE OF INDUSTRIAL 6 POLYAMMIDE BLACK 30% GLASS
-COVER IN BLACK POLYPROPILENE 20% GLASS
-WITH FUSES (NORM 173)

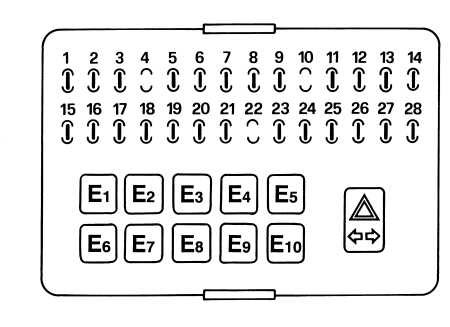

TABLE FOR CODE

INDEX BY APPLICATION

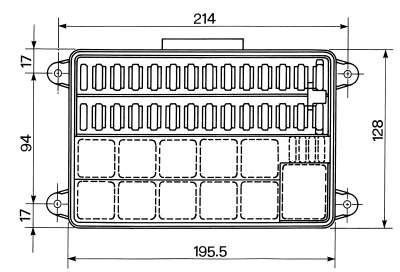

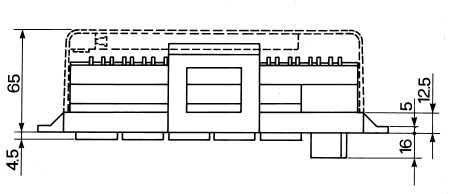

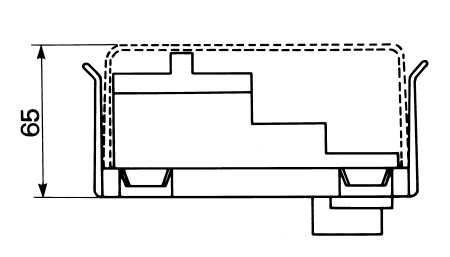

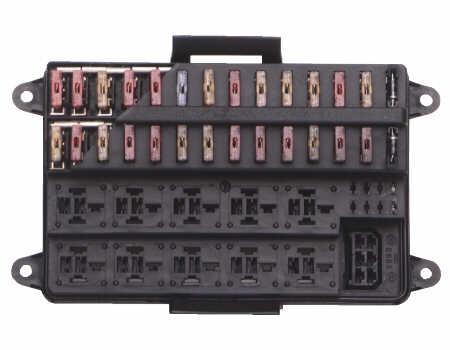

THIS CASE BE EQUIPPED WITH 28 LAMELLAR FUSES OR DIODES OF THE SAME TYPE AND 4 FUSES OR DIODES IN RESERVE. IN SUITABLE FUSE BOXES IT IS POSSIBLE FITTING TO 10 MINI RELAYS AND A 6 EXIT FLASHING UNIT ELECTRONIC. USING A SUITABLE "BRIDGE" IT IS POSSIBLE CONNECTING 2 FUSE HOLDERS AVOIDING ANY COMPLICATION IN THE EXECUTION OF THE WIRING ASSY. THE CONNECTION BETWEEN WIRING AND MALE OUTLETS (TYPE "FASTON 6,35" OR "FASTON 9,2") CAN BE CARRIED OUT BY A

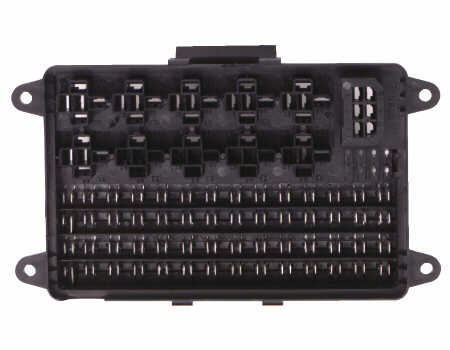

24189000_small.jpg   24189000_small.jpg    24189000_small.jpg

24189000_small.jpg   2418900f_small.jpg   24189000_small.jpg

24217000_small.jpg   24217000_small.jpg

LAMELLAR FUSES


P/N MAX LOAD
30.14.0451301 3A
30.14.0451501 5A
30.14.0451601 7,5A
30.14.0451701 10A
30.14.0451801 15A
30.14.0451901 20A
30.14.0452001 25A
30.14.0452101 30A

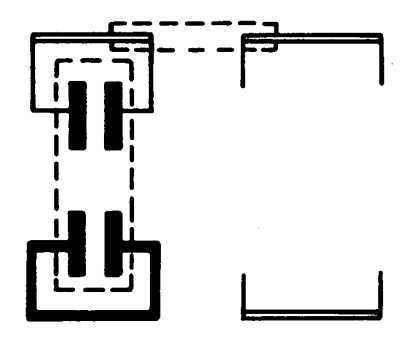

CONNECTION BRIDGE


P/N
24.189.004



LAMELLAR DIODES


P/N MAX LOAD
30.14.0477401 1A
30.14.0477401 3A



FLASHING UNIT P/N
19.100.000



RELAYS P/N
19.101.000
