SNAP ACTION PUSH SWITCHES SELF-ADJUSTING SNAP ACTION SWITCHES


TABLE FOR CODE

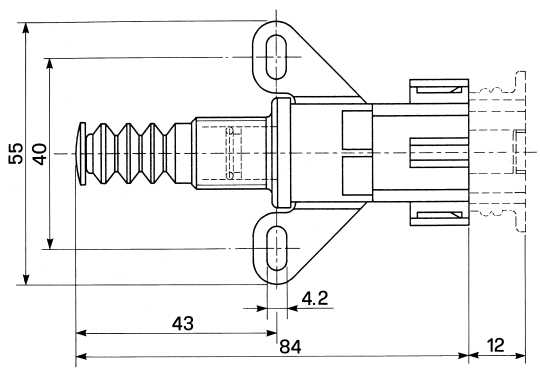

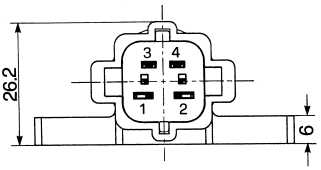

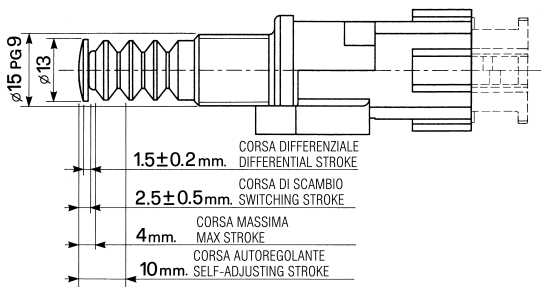

151500gg00_small1.jpg  15156y96y0000_small1.jpg  1515vbvcb0000_small1.jpg  15110000_small2.jpg



30.16.06497

WIRING DIAGRAM NOMINAL TENSION NOMINAL D.C. CURRENT PEAK CURRENT 5" IP GRADE (IEC 529) OPERATING TEMPERATURE
151ghjg50000_small1.jpg 12 V 8 A carico lamp. 30 A IP 67 - 20° C + 85° C
24 V 5 A carico lamp. 20 A IP 67 - 20° C + 85° C
