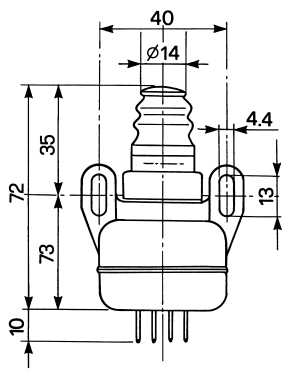

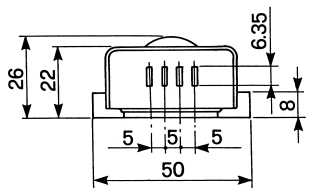

SNAP ACTION PUSH SWITCHES SNAP ACTION PUSH SWITCH STOP INDICATORS

SILICONE RUBBER


TABLE FOR CODE

15117000_small1.jpg  15117000_small2.jpg  15110000_small2.jpg


15117103_small.jpg 301604050_small.jpg

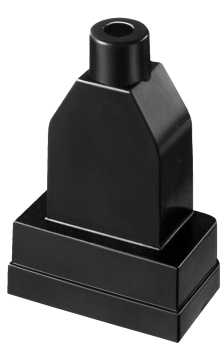

17.117.103

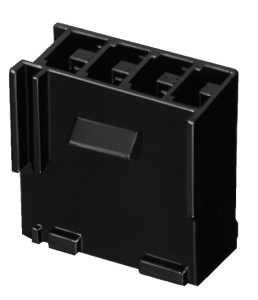

30.16.04050

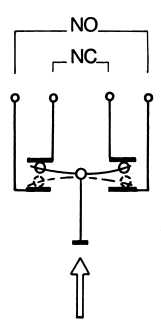

WIRING DIAGRAM NOMINAL TENSION NOMINAL D.C. CURRENT PEAK CURRENT 5" IP GRADE (IEC 529) OPERATING TEMPERATURE
15117000_small.jpg 12 V NC 12 A inductive 30 A IP 65 - 40° C + 85° C
12 V NO 5 A inductive 30 A IP 65 - 40° C + 85° C
24 V NC 8 A inductive 20 A IP 65 - 40° C + 40° C
24 V NO 3 A inductive 20 A IP 65 - 40° C + 85° C
