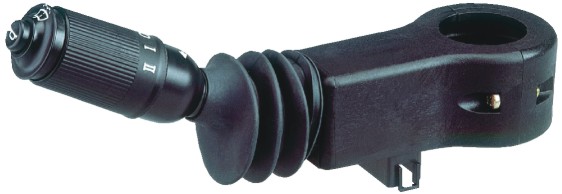

2000 series STEERING COLUMN LOCKING
FORWARD-NEUTRAL-REVERSE + SPEED DRIVE
-SPEED VARIATION: TURNING LEVER KNOB
-INTERIOR LEVER: METALLIC
-LEVER COVERING: POLYAMIDE+FUNCTION SYMBOLS
-CAP: BLACK NEOPRENE RUBBER
-PROTECTION CONTAINER: BLACK ALUMINIUM ALLOY
-CONNECTION CABLE: SUITABLE WITH DIFFERENT KINDS OF CONNECTION
-CONNECTION: DESIGNED FOR DEUTSCH CONNECTORS (DT SERIES)
-SETTING: DESIGNED FOR STEERING COLUMN OF DIFFERENT DIAMETERS
|
||||
DEUTSCH MALE CONNECTORS (DT SERIES ) | ||||
![]() |
![]() |
![]() |
![]() |
![]() |
|
FUNCTION | PEAK LOAD 12 V | PEAK LOAD 24 V |
![]() |
6 A | 3 A |
![]() |
6 A | 3 A |
![]() |
5 A | 3 A |
![]() |
5 A | 3 A |
![]() |
5 A | 3 A |
![]() |
2 A | 1 A |
![]() |
2 A | 1 A |
![]() |
2 A | 1 A |
![]() |
3 A | 1,5 A |
![]() |
5 A | 3 A |
![]() |
5 A | 3 A |
![]() |
5 A | 3 A |
![]() |
5 A | 3 A |
|
||||||||
P/N | A | B | ![]() |
![]() |

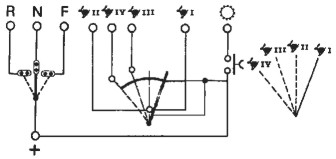

FUNCTION | ![]() D |
||
246 |
85 |
![]() |
|
![]() ![]() ![]() ![]() |
Ø 45 | |||
246 |
85 |
![]() |
|
![]() ![]() ![]() ![]() |
Ø 45 |
|
||||||||
P/N | A | B | ![]() |
![]() |

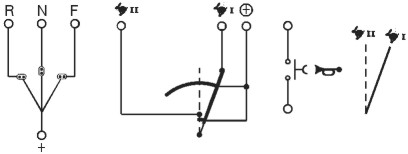

FUNCTION | ![]() D |
||
252 |
85 |
![]() |
|
![]() ![]() ![]() ![]() ![]() |
Ø 55 |
|
||||||||
P/N | A | B | ![]() |
![]() |
FUNCTION | ![]() D |
||
252 |
88 |
![]() |
|
![]() ![]() ![]() ![]() |
Ø 38 |
|
||||||||
P/N | A | B | ![]() |
![]() |
FUNCTION | ![]() D |
||
252 |
86 |
![]() |
|
![]() ![]() ![]() ![]() ![]() ![]() |
Ø 45 |
|
||||||||
P/N | A | B | ![]() |
![]() |
FUNCTION | ![]() D |
||
260 |
59 |
![]() |
|
![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
Ø 45 |
|
||||||||
P/N | A | B | ![]() |
![]() |
FUNCTION | ![]() D |
||
261 |
59 |
![]() |
|
![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
Ø 45 |
