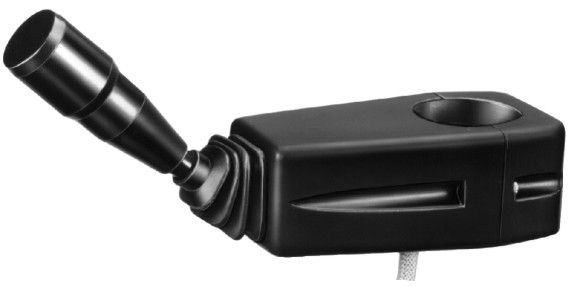

240 series STEERING COLUMN LOCKING

FORWARD-REVERSE-SLOW-FAST SHIFTER + SPEED DEVICE

-SPEED VARIATION: TURNING LEVER KNOB
-INTERIOR LEVER: METALLIC
-LEVER COVERING: POLYAMIDE + FUNCTION SYMBOLS
-CAP: BLACK NEOPRENE RUBBER
-PROTECTION CONTAINER: BLACK ALUMINIUM ALLOY
-CONNECTION CABLE: SUITABLE WITH DIFFERENT KINDS OF CONNECTION

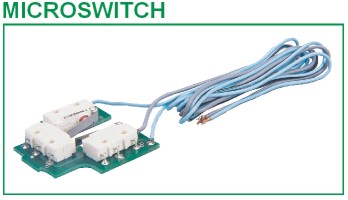

-ELECTRICAL CONTACTS: OPEN AIR
-SETTING: DESIGNED FOR STEERING COLUMN OF DIFFERENT DIAMETERS

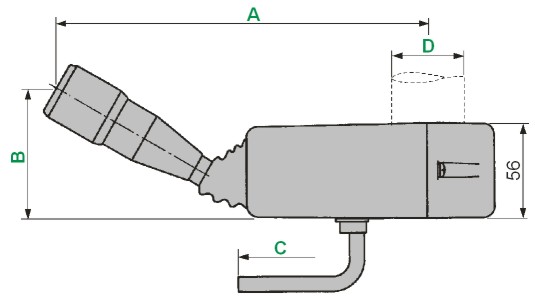

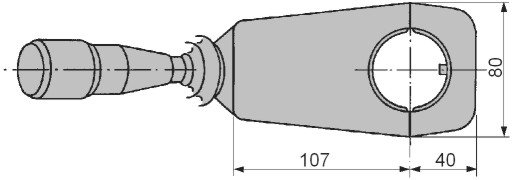

d1_small.gif      d2_small.gif


FUNCTION PEAK LOAD 12 V PEAK LOAD 24 V
WARNING HORN 5 A 3 A
FORWARD GEAR 2 A 1 A
NEUTRAL 5 A 3 A
REVERSE GEAR 5 A 3 A
LOW GEAR 2 A 1 A
HIGH GEAR 2 A 1 A
SPEED 5 A 3 A
SPEED 2 A 1 A
SPEED 2 A 1 A
SPEED ±5 A 3 A





P/N A B c63s1.gifC sc.gif FUNCTION DIAMETRO
D

01.351.000

222

78



WARNING HORNFORWARD GEARREVERSE GEAR Ø 38

01.350.000

222

78



WARNING HORNFORWARD GEARREVERSE GEAR Ø 45





P/N A B c63s1.gifC sc.gif FUNCTION DIAMETRO
D

01.561.000

234

85



FORWARD GEARNEUTRALREVERSE GEARWARNING HORN Ø 38

01.562.000

234

85



FORWARD GEARNEUTRALREVERSE GEARWARNING HORN Ø 45





P/N A B c63s1.gifC sc.gif FUNCTION DIAMETRO
D

01.340.000

234

26



FORWARD GEARNEUTRALREVERSE GEARWARNING HORN Ø 55





P/N A B c63s1.gifC sc.gif FUNCTION DIAMETRO
D

01.313.000

222

78



FORWARD GEARNEUTRALREVERSE GEARBLOCCO Ø 45





P/N A B c63s1.gifC sc.gif FUNCTION DIAMETRO
D

01.515.000

222

78



FORWARD GEARREVERSE GEARHIGH GEARLOW GEAR Ø 38





P/N A B c63s1.gifC sc.gif FUNCTION DIAMETRO
D

01.509.000

222

78



FORWARD GEARNEUTRALREVERSE GEARHIGH GEARLOW GEAR Ø 45

01.0595.0000

262

78



FORWARD GEARNEUTRALREVERSE GEARHIGH GEARLOW GEAR Ø 38





P/N A B C81S.gifC sc.gif FUNCTION DIAMETRO
D

01.345.000

256

95



FORWARD GEARNEUTRALREVERSE GEARSPEEDSPEED018.gif





P/N A B C81S.gifC sc.gif FUNCTION DIAMETRO
D

01.346.000

256

95



FORWARD GEARNEUTRALREVERSE GEARSPEEDSPEEDSPEEDSPEED
