240 series DASHBOARD LOCKING

FORWARD-REVERSE-SLOW-FAST SHIFTER


-INTERIOR LEVER: METALLIC
-LEVER COVERING: POLYAMIDE+FUNCTION SYMBOLS
-CAP: BLACK NEOPRENE RUBBER
-PROTECTION CONTAINER: POLYAMIDE
-CONNECTION CABLE: SUITABLE WITH DIFFERENT KINDS OF CONNECTION
-SHIFTER ELECTRICAL CONTACTS: OPEN AIR




FUNCTION PEAK LOAD 12 V PEAK LOAD 24 V
WARNING HORN 5 A 3 A
FORWARD GEAR 8 A 5 A
NEUTRAL 8 A 5 A
REVERSE GEAR 8 A 5 A
LOW GEAR 8 A 5 A
HIGH GEAR 8 A 5 A
SPEED SHIFT 3 A 2 A



P/N DIMENSIONS FUNCTION

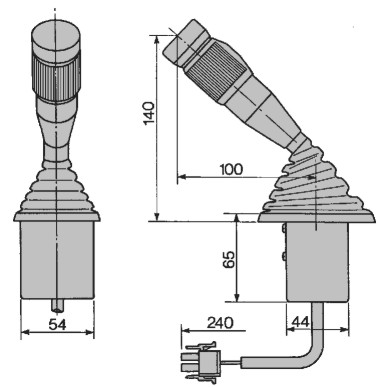

01.553.000 d01353000_small.gif

FORWARD GEARNEUTRALREVERSE GEAR



P/N DIMENSIONS FUNCTION

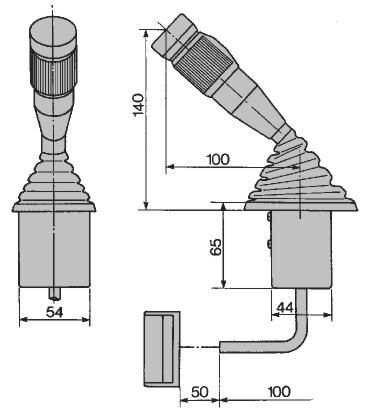

01.391.000 d01391000.jpg (27255 byte)

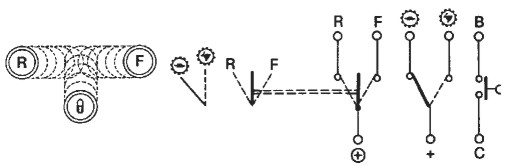

FORWARD GEARREVERSE GEAR007.gifLOW GEARHIGH GEARSPEED SHIFT



P/N DIMENSIONS FUNCTION

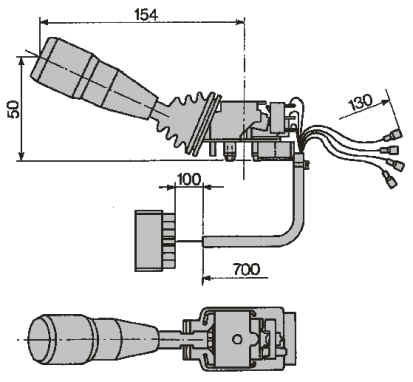

01.409.000 wpe83_small.gif

FORWARD GEARREVERSE GEARLOW GEARHIGH GEAR



P/N DIMENSIONS FUNCTION

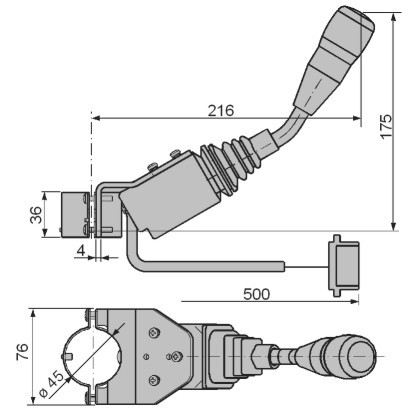

01.516.000 d01516000_small.gif

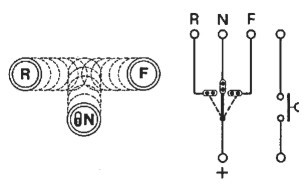

FORWARD GEARNEUTRALREVERSE GEARWARNING HORN
