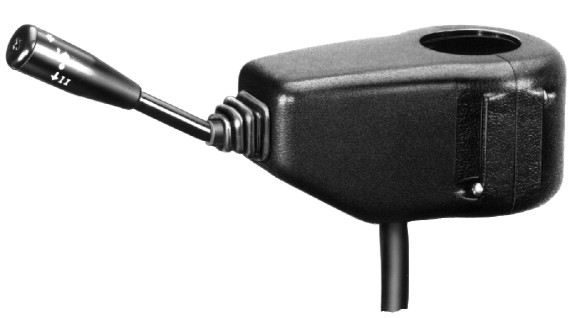

203 series STEERING COLUMN LOCKING FORWARD-REVERSE-SLOW-FAST SHIFTER




-LEVER: METALLIC WITH BLACK VARNISHING
-KNOB LEVER: POLYAMIDE
-CAP: BLACK NEOPRENE RUBBER
-PROTECTION CONTAINER: BLACK ALUMINIUM ALLOY
-CONNECTION CABLE: SUITABLE WITH DIFFERENT KINDS OF CONNECTION
-SETTING: APPLICABLE ON STEERING COLUMN OF DIFFERENT DIAMETERS

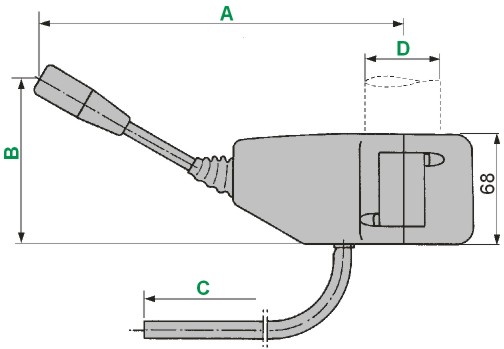

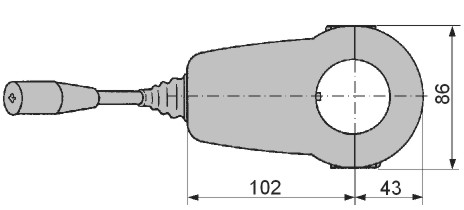

d1_small.gif      d2_small.gif




FUNCTION PEAK LOAD 12 V PEAK LOAD 24 V
WARNING HORN 5 A 3 A
MEETING BEAMS 6,5 A 4,5 A
DRIVING BEAMS 7 A 5 A
DRIVING BEAMS FLASHING 7 A 5 A
FORWARD GEAR 8 A 5 A
REVERSE GEAR 8 A 5 A
LOW GEAR 8 A 5 A
HIGH GEAR 8 A 5 A
009.gif 10 A 6 A





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.580.000

210

90



FORWARD GEARREVERSE GEAR Ø 45

01.568.000

210

90



FORWARD GEARREVERSE GEAR Ø 45





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.569.000

210

90



FORWARD GEARREVERSE GEAR Ø 45





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.299.000

220

102



WARNING HORNFORWARD GEARREVERSE GEAR Ø 38

01.223.000

220

102



WARNING HORNFORWARD GEARREVERSE GEAR Ø 45





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.204.000

220

102



WARNING HORNFORWARD GEARREVERSE GEAR Ø 45

01.278.000

220

102



WARNING HORNFORWARD GEARREVERSE GEAR Ø 45

01.226.000

220

102



WARNING HORNFORWARD GEARREVERSE GEAR Ø 45

01.232.000

220

102



WARNING HORNFORWARD GEARREVERSE GEAR Ø 45

01.236.000

220

102



WARNING HORNFORWARD GEARREVERSE GEAR Ø 45

01.554.000

220

102



WARNING HORNFORWARD GEARREVERSE GEAR Ø 38





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.203.000

210

90



WARNING HORNLOW GEARHIGH GEAR Ø 45





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.527.000

210

90



FORWARD GEARREVERSE GEAR009.gif Ø 45

01.563.000

210

90



FORWARD GEARREVERSE GEAR009.gif Ø 45





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.297.000

210

90



MEETING BEAMSABBAGLIANTIFORWARD GEARREVERSE GEAR Ø 45

01.0612.0000

210

90



MEETING BEAMSABBAGLIANTIFORWARD GEARREVERSE GEAR Ø 45





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.566.000

210

90



MEETING BEAMSDRIVING BEAMSFORWARD GEARREVERSE GEAR Ø 45





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.567.000

210

90



FORWARD GEARREVERSE GEARLOW GEARHIGH GEAR 45





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.243.000

239

90



FORWARD GEARREVERSE GEARLOW GEARMARCIA VELOCE Ø 38





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.230.000

210

90



WARNING HORNFORWARD GEARREVERSE GEARLOW GEARHIGH GEAR Ø 45

01.220.000

210

90



WARNING HORNFORWARD GEARREVERSE GEARLOW GEARHIGH GEAR Ø 38

01.202.000

210

90



WARNING HORNFORWARD GEARREVERSE GEARLOW GEARHIGH GEAR Ø 45





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

01.241.000

210

90



WARNING HORNFORWARD GEARREVERSE GEARLOW GEARHIGH GEAR Ø 38





P/N A B c27s.gifC sc.gif FUNCTION DIAMETRO
D

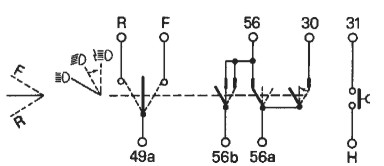

01.296.000

210

90



WARNING HORNMEETING BEAMSDRIVING BEAMSDRIVING BEAMS FLASHINGFORWARD GEARREVERSE GEAR Ø 45
