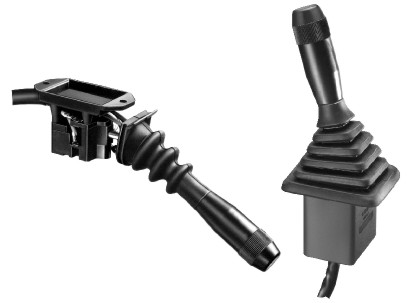

203 SERIES DASHBOARD LOCKING

FORWARD-REVERSE-SLOW-SPEED SHIFTER

-INTERIOR LEVER: METALLIC
-LEVER COVERING: POLYAMIDE+FUNCTION SYMBOLS
-CAP: BLACK NEOPRENE RUBBER
-PROTECTION CONTAINER: POLYAMIDE
-CONNECTION CABLE: SUITABLE WITH DIFFERENT KINDS OF CONNECTIONS.
-ELECTRICAL CONTACTS: OPEN AIR






FUNCTION PEAK LOAD 12 V PEAK LOAD 24 V
FORWARD GEAR 8 A 5 A
NEUTRAL 8 A 5 A
REVERSE GEAR 8 A 5 A
LOW GEAR 8 A 5 A
HIGH GEAR 8 A 5 A
SPEED 3 A 2 A



P/N DIMENSIONS FUNCTION

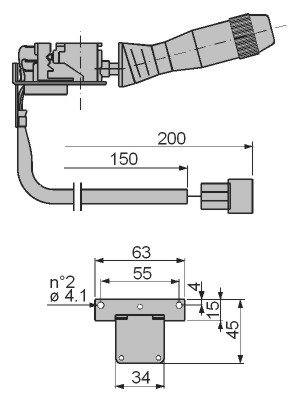

01.0657.0600 0106570600_small.gif

FORWARD GEARREVERSE GEAR



P/N DIMENSIONS FUNCTION

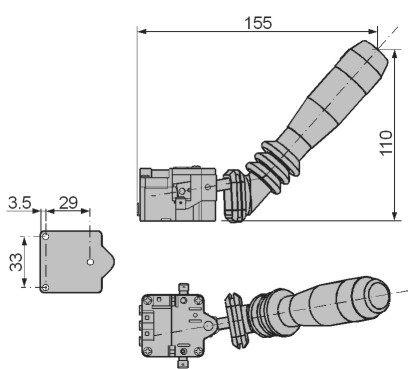

01.547.000 01547000_small.gif

WARNING HORNFORWARD GEARREVERSE GEAR



P/N DIMENSIONS FUNCTION

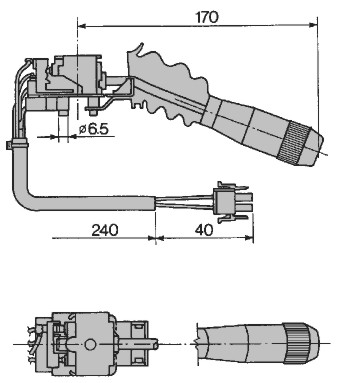

01.349.000 01349000_small.gif

FORWARD GEARREVERSE GEARLOCK

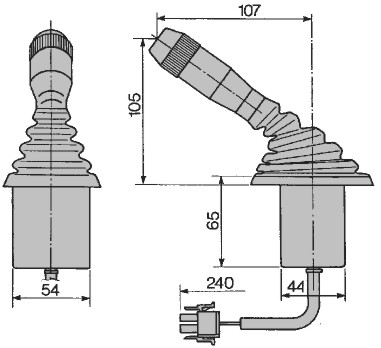

01.366.000 01366000_small.gif

FORWARD GEARREVERSE GEARLOCK



P/N DIMENSIONS FUNCTION

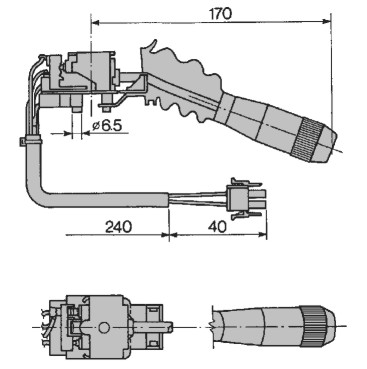

01.343.000 01343000_small.gif

FORWARD GEARNEUTRALREVERSE GEARLOCK

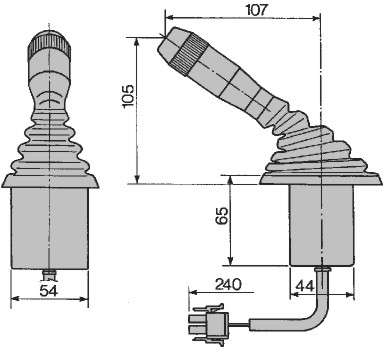

01.365.000 01365000_small.gif

FORWARD GEARNEUTRALREVERSE GEARLOCK



P/N DIMENSIONS FUNCTION

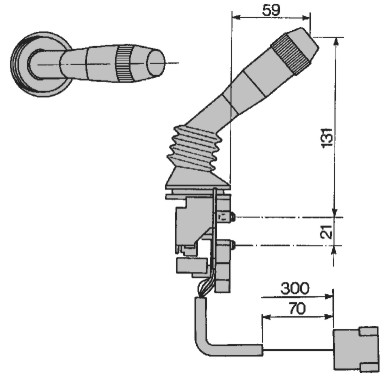

01.418.000 01418000_small.gif

FORWARD GEARREVERSE GEARSPEED



P/N DIMENSIONS FUNCTION

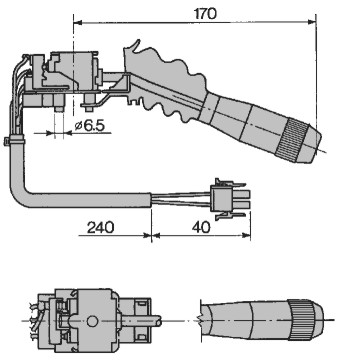

01.342.000 01342000_small.gif

FORWARD GEARREVERSE GEARLOW GEARHIGH GEAR

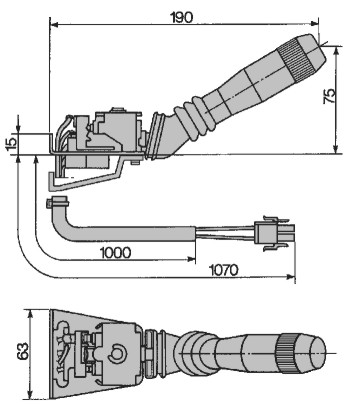

01.269.000 01269000_small.gif

FORWARD GEARREVERSE GEARLOW GEARHIGH GEAR

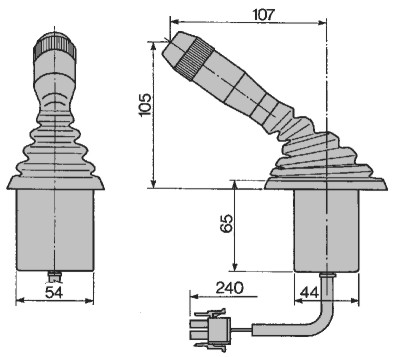

01.367.000 01367000_small.gif

FORWARD GEARREVERSE GEARLOW GEARHIGH GEAR
